亿万克集装箱液冷数据中心解决方案

方案背景：

自2021年5月国家发布《全国一体化大数据中心协同创新体系算力枢纽实施方案》以来，10月又出台《关于严格能效约束推动重点领域节能降碳的若干意见》，各地政府部门也纷纷出台老旧数据中心改造及淘汰方案。其中政策提及支持发展高性能数据中心；优先满足金融市场高频交易、VR/AR、超高清视频、车联网、联网无人机、智慧电力、智能工厂、智能安防等实时性要求高的业务需求。亿万克集装箱液冷数据中心解决方案正是为支撑这些实时性要求高的业务而生，提供小型化、分布式、贴近用户的数据中心环境。

基于5G、高性能计算、数字基建的全面建设，市场对高性能数据中心的需求快速上升。然而，建设数据中心存在选址难、周期长、投资高、效率低等问题，基础建设成本更高达百万规模；其次，超大规模的高性能计算集群，同时也需要消耗大量的电能。如何在短时间内快速、高效完成对数据中心的建设部署，同时兼顾绿色节能和低碳经济，成为管理者规划的首要问题。亿万克集装箱式液冷数据中心在机柜设计、制冷系统设计、冷却液、配电设计、智能监控设计等方面的多年积累，不仅达到了IT设备的高密度要求，同时也达到了业界领先的效能水平。其采用的单相浸没式液冷技术比传统风冷数据中心显著节能85%，在计算密度大幅增加的同时大幅降低PUE。

方案简介：

亿万克集装箱液冷数据中心解决方案，在集装箱数据中心的基础上，创新性地将亿万克浸没式液冷技术和高密度计算融合，通过模块化设计，将原有数据中心的配电、控制、监控、散热、消防等子系统集成于一体。

传统的数据中心造价昂贵，它的建设规划复杂，周期冗长，扩容难，不可移动，而亿万克集装箱液冷数据中心从根本上改变了这一切，除了拥有常规集装箱数据中心快速部署、易于选址、无需土建装修、即布即用、扩展灵活等特点外，还具有高功率密度、节能降噪、绿色环保等优势。

方案详情：

1、 一体化液冷机柜，采用亿万克全自研的氟化液和冷却系统，单机柜功率密度可达50KW，集装箱功率密度可扩展至400kW以上；

2、 集装箱箱体墙面主要采用彩钢板墙面，彩钢板防火性达到国家一级防火认证；

3、 采用模块化UPS（Uninterruptible Power Supply，不间断电源），提高UPS系统可靠性和可维护性。备用电源系统采用可扩容高性能电池，具有结构坚固，抗震能力强，拥有高倍率放电能力等特性；

4、 箱内安装有感温感烟火灾联动系统、早期火灾报警系统和气体灭火系统，可提早发现火灾隐患，有效预防灾情发生；

5、 箱体内置温湿度传感器、烟雾报警器、水浸传感器，确保全方位监控箱体内环境参数；

6、 箱体进出门采用门禁系统，对箱体门的开启和关闭进行实时监控管理，箱体内外都安装了视频摄像头，确保无死角监控，并可实现远程监控，确保数据中心安全。

系统组成和服务：

1、 一体式模块化冗余设计，根据业务规模可灵活扩展，包括液冷机柜、冷却系统、柜体监控系统、消防系统、告警系统、UPS、PDU（Power Distribution Unit，电源分配单元）、高性能备用电池等，为一套完整的模块化系统；

2、 系统统一质保壹年，亿万克每年提供2次定期服务，间隔时间为6个月。

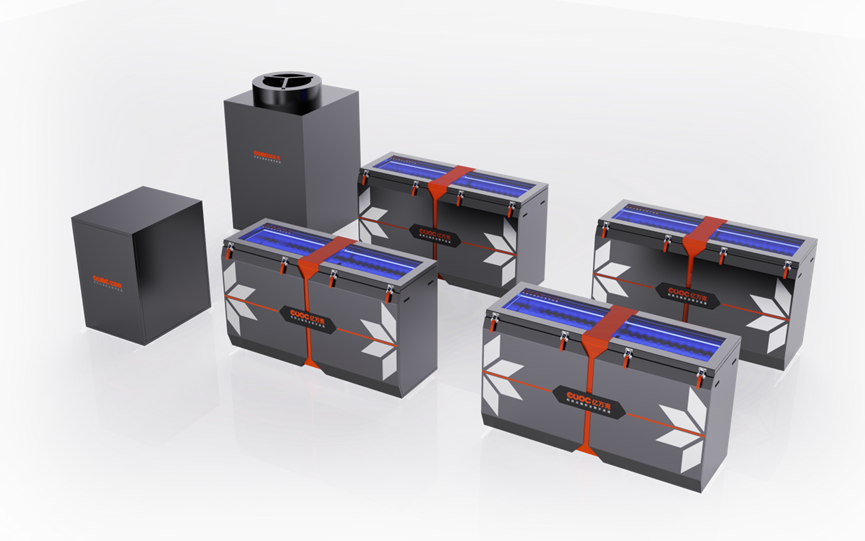

液冷机柜：

1、 最佳化的系统空间设计，满足ODCC模块化浸没式液冷机柜设计规范，单机柜可满足最大50kW液冷散热能力；

2、 全天候适应能力：液冷机柜柜体具备IP65防水防尘能力，适应户外多变的天气状况与剧烈的温度变化(-25℃~45℃)。

3、 恒温控制能力：亿万克浸没液冷系统采用自然对流散热机制为主、强制对流散热为辅的工作机制。如果户外无风或太阳直射，导致系统内液体温度过高，系统会通过逻辑控制器启动系统后方的4颗风扇，对系统进行散热；如果系统处于低温(≤0℃)，系统将通过腔体底部的加热器来对液体进行加热，以此达到恒温控制的目的；

4、 灵活的场景适应力: 本系统采用自然对流对系统进行散热，能大幅减少风扇的使用，进一步降低系统噪音，因此在场景的选择上更多元化，更可满足A级EMC、抗震等需求；

5、 支持多种网络接入方式，如单模/多模光纤、铜缆接入等；

6、 冷却液循环泵采用管道屏蔽循环电泵。

监控系统：

1、 液冷机柜监控系统配备7英寸彩色LCD大屏幕液晶触摸显示屏；

2、 全区域、全周期监控，提高工地安全性，降低事故发生率，消除监控死角；

3、 支持对节点级电源的故障、电压、电流、功率因数、使用电量等运行参数进行监测；

4、 支持对冷却系统进出液温度、液位、冷却液压力等运行状态与参数进行监测。

配电与控制系统:

1、 亿万克浸没液冷系统采用100KVA  N+1模块化UPS，标配电池后备支持断电运行时间长达10分钟；

2、 外机、内机、UPS、PDU具备独立的供电回路，即冷却系统发生短路故障时不影响供电系统以及电源分配系统；

3、 控制系统具有故障切换功能，当电路发生故障时，冷却系统能继续运行；

4、 恒温控制能力：服务器进水口温度在极端环境下也能维持温度波动不超过3℃；

5、 优化设计的控制策略和极高的可靠性，确保设备7x24h不间断运行。
